概述

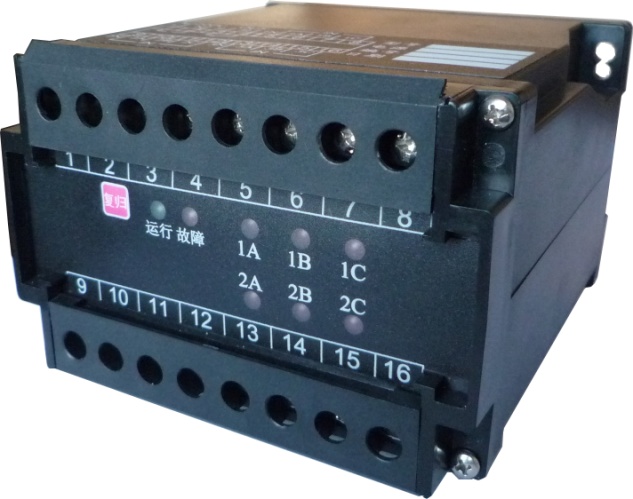

電力系統中電流互感器(CT)正常工作時,二次側處于近似短路狀態,輸出電壓很低。在運行中如二次繞組開路或一次繞組流過異常電流,都會(huì )在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害,還會(huì )使互感器過激而燒損,甚至危及運行人員的生命安全。我公司研發的WT-CTP電流互感器過電壓保護器具有報警接點輸出、自動發光指示、動作后可復位等功能。WT-CTP可靠性高,使用壽命長,能可靠動作10萬次以上;動作速度快,過載能力強,靜態泄漏電流小。主要用于各種CT二次繞組的異常過電壓保護。
功能特點
正常工作時,流入保護器的電流(漏電流)小于1mA,不影響CT正常工作;
當A(或B、C),N兩端電壓超過150V時,MG-100CTB瞬時短接A(或B、C、N),將二次繞組過電壓限制在安全電壓以?xún)龋?br/> 保護動作快,小于10毫秒;動作接點容量大,故障時能使CT二次繞組可靠短路;
動作接點具有自復位功能,故障消除后,裝置自動解除保護;若在停電狀態下解除故障,掉電后保護器自動復位;
提供一對報警無源常開觸點,可接各種聲光報警器或提供給綜自系統;
體積精巧,可固定式或軌道式安裝,使用維護方便。
技術指標
電源電壓: AC/DC 220V±10%(可依據用戶要求特殊訂制);
正常漏電流IL:20V時小于1mA;
導通電壓UC:150V±10%(可依據用戶要求特殊訂制);
導通時間:≤2ms;
CT保護容量: AC 220V/5A, 50A/10ms;
報警觸點容量:AC220V/5A;
工作溫度:-40℃~+50℃; <95%;
使用地點:戶內或半戶外使用,使用地點不允許有劇烈的震動與沖擊;
環境要求:大氣中無嚴重影響裝置外殼絕緣的污穢及侵蝕性、爆炸性介質。
端子接線圖
安裝及外形尺寸
安裝方式: 固定式或導軌式安裝,安裝地點距被保護CT應盡量近,方便巡查。
訂貨須知
請說明保護器電源的類型,交流或直流及電壓大小
請說明CT二次繞組數量。
